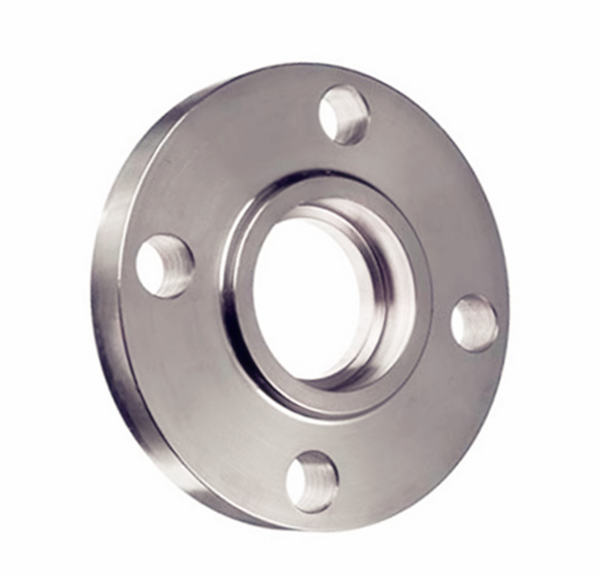

Фланец за заварка на муфа

Фланец със заваръчна муфа, опростен като SW фланец, той има вдлъбната област (като рамо) в отвора на фланеца, това рамо служи като водач за задаване на дълбочината на тръбата, която се вкарва във фланеца. Фланец за заваряване на муфа, първоначално проектиран за тръбопроводна система с малък диаметър под високо налягане.

Наличен материал:

Стандартен:
Въглеродна стомана ASTM A105, ASTM A350 LF1/2, ASTM A181
Легирана стомана ASTM A182 F5, F9, F11, F22, F91
Неръждаема стомана ASTM A182 F304/L, F316/L
Външни диаметри:1/2 инча до 24 инча, до 2500#
Специално изработени:24'' до 60'', до 900#
Дебелина на стената:График 40 до 160
Рейтинги на налягането:Клас 150 до Клас 2500
Тип лице:RF, RTJ

Как да използвам

Поставете края на тръбата във фланеца за заваряване на муфа, докато дъното на тръбата докосне областта на рамото, издърпайте назад 1,6 mm (1/16'') разстояние от вкараната тръба, след което направете ъглово заваряване. Въпросът е да се създаде разширителна междина (1 ъглова заварка) между фланеца и тръбите или фитингите.

Как се генерира фланец за заваряване на муфа

Фланецът за заваряване на гнездо първо трябваше да се използва за прегревател от неръждаема стомана, поради избягване на дефекти от напукване, причинени от термични напрежения в процесите на нагряване, и след години на развитие се превърна в стандартно приложение за всички видове материали.

Предимства

Фланецът със заваръчна муфа може да замени фланеца с резба, за да се сведе до минимум рискът от изтичане.

Няма нужда от скосяване преди заваряване.

Заваръчните работи извън тръбата няма да проникнат в отвора на тръбата

Препоръчва се за приложения, при които вътрешните заваръчни операции са особено трудни. Тази конструкция със заварени чорапи елиминира вътрешните джобове, като същевременно избягва деформацията от заваръчната топлина и повредата на челната страна на фланеца, причинена от пръски от заваръчния шев. Има същото вътрешно налягане като плъзгането по фланеца и има по-добър живот на умора.

Недостатъци:

Завареният фланец изисква по-високи умения за заварчика, които са необходими при заваряването, за да се гарантира, че разширяващата се междина между тръбата и рамото е 1/16 инча.

Разширителната междина създава шансове за дефекти на пукнатини, особено за антикорозионни тръби като тръби от неръждаема стомана, така че пукнатините между тръбата и фланеца ще причинят корозионни проблеми. Така SW фланецът няма да бъде съвместим с корозивна или радиоактивна среда, тъй като това твърдо натрупване на съединението може да причини проблеми при експлоатацията и поддръжката. Ето защо хората използват заваряване по-често като заваряване изцяло през тръбата отвън навътре, което прави връзките по-здрави и антикорозионни.

Фланец със заварка на гнездо срещу фланец с приплъзване

Формата на фланеца със заварена муфа е подобна на фланеца с плъзгане, но има рамо във вътрешния отвор.

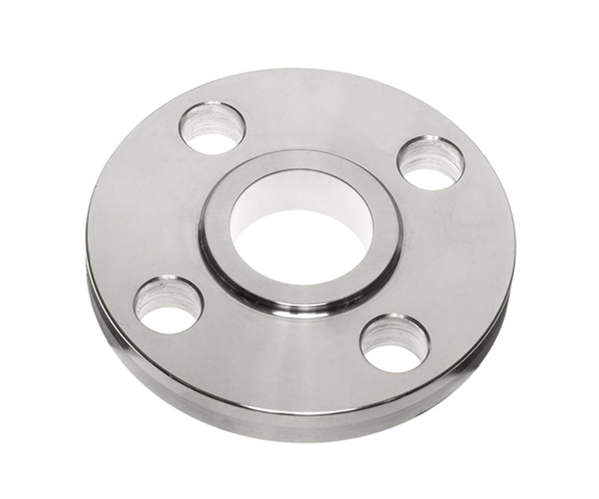

Плъзгащ се фланец - Без рамо във вътрешния отвор.

Статичната якост на фланеца за заварка на гнездото е равна на якостта на приплъзване върху фланеца, но неговата якост на умора е с 50% по-висока от двойно завареното приплъзване на фланеца.
